Descrizione

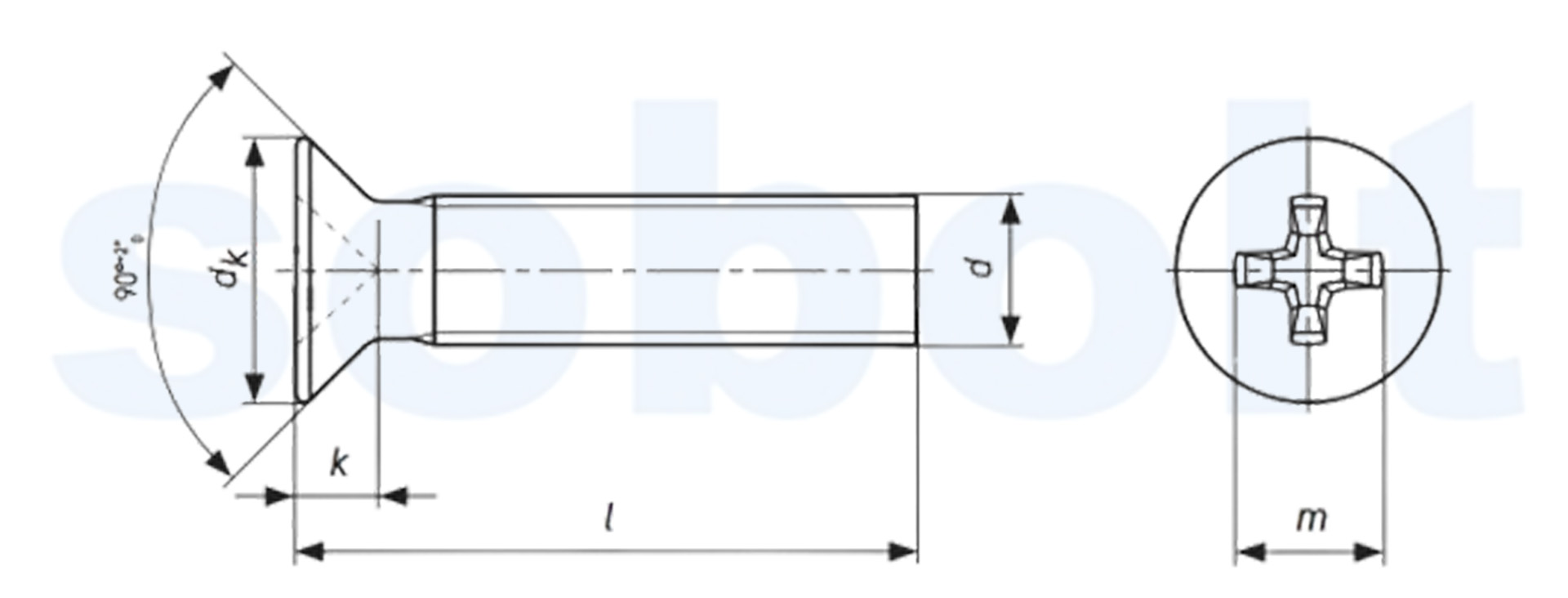

| (d) | M2 | M2,5 | M3 | M4 | M5 | M6 | M8 | |
|---|---|---|---|---|---|---|---|---|
| D | 3,8 | 4,7 | 5,6 | 7,5 | 9,2 | 11 | 14,5 | |
| k | 1,2 | 1,5 | 1,65 | 2,2 | 2,5 | 3 | 4 | |
| LE QUOTE (D,k) SI RIFERISCONO ALLA NORMA UNI / DIN E POSSONO DIFFERENZIARSI DA QUELLE PREVISTE DALLA NORMA ISO 7046. | ||||||||
| (l) | Massa teorica espressa in Kg. per 1000 pz. (theoretical weight - kgs. for 1000 pcs) | |||||||
| 5 | 0,137 (M.2x5) |
0,236 (M.2,5x5) |
0,416 (M.3x5) |
0,860 (M.4x5) |
||||
| 6 | 0,156 (M.2x6) |
0,266 (M.2,5x6) |
0,461 (M.3x6) |
0,930 (M.4x6) |
||||
| 8 | 0,193 (M.2x8) |
0,326 (M.2,5x8) |
0,550 (M.3x8) |
1,080 (M.4x8) |
1,880 (M.5x8) |
3,120 (M.6x8) |
||
| 10 | 0,231 (M.2x10) |
0,386 (M.2,5x10) |
0,638 (M.3x10) |
1,230 (M.4x10) |
2,090 (M.5x10) |
3,370 (M.6x10) |
7,200 (M.8x10) |
|
| 12 | 0,268 (M.2x12) |
0,446 (M.2,5x12) |
0,738 (M.3x12) |
1,390 (M.4x12) |
2,300 (M.5x12) |
3,620 (M.6x12) |
7,880 (M.8x12) |
|
| 14 | 0,306 (M.2x14) |
0,507 (M.2,5x14) |
0,850 (M.3x14) |
1,600 (M.4x14) |
2,550 (M.5x14) |
3,870 (M.6x14) |
8,560 (M.8x14) |
|
| 16 | 0,343 (M.2x16) |
0,567 (M.2,5x16) |
0,960 (M.3x16) |
1,750 (M.4x16) |
2,800 (M.5x16) |
4,200 (M.6x16) |
9,240 (M.8x16) |
|
| 20 | 0,419 (M.2x20) |
0,687 (M.2,5x20) |
1,180 (M.3x20) |
2,120 (M.4x20) |
3,390 (M.5x20) |
5,030 (M.6x20) |
10,60 (M.8x20) |
|
| 25 | 0,838 (M.2,5x25) |
1,460 (M.3x25) |
2,610 (M.4x25) |
4,150 (M.5x25) |
6,040 (M.6x25) |
12,20 (M.8x25) |
||
| 30 | 1,740 (M.3x30) |
3,110 (M.4x30) |
4,930 (M.5x30) |
7,160 (M.6x30) |
14,00 (M.8x30) |
|||
| 35 | 2,020 (M.3x35) |
3,600 (M.4x35) |
5,700 (M.5x35) |
8,270 (M.6x35) |
16,00 (M.8x35) |
|||
| 40 | 2,300 (M.3x40) |
4,090 (M.4x40) |
6,470 (M.5x40) |
9,380 (M.6x40) |
18,00 (M.8x40) |
|||
| 45 | 2,580 (M.3x45) |
4,580 (M.4x45) |
7,240 (M.5x45) |
10,50 (M.6x45) |
20,00 (M.8x45) |
|||
| 50 | 2,860 (M.3x50) |
5,070 (M.4x50) |
8,000 (M.5x50) |
11,60 (M.6x50) |
22,00 (M.8x50) |
|||
| 60 | 6,050 (M.4x60) |
9,530 (M.5x60) |
13,82 (M.6x60) |
26,00 (M.8x60) |
||||
| 70 | 11,06 (M.5x70) |
16,04 (M.6x70) |
30,00 (M.8x70) |
|||||
| 80 | 12,59 (M.5x80) |
18,26 (M.6x80) |
34,00 (M.8x80) |
|||||
| 90 | 20,48 (M.6x90) |
38,00 (M.8x90) |
||||||
| 100 | 22,70 (M.6x100) |
42,00 (M.8x100) |
||||||
